В продолжение темы про переключаемую приемную антенну K9AY. Родилась вторая версия схемы коммутатора, позволяющая управлять переключением направлений не только по WI-FI интерфейсу, но и с помощью кабеля и пульта.

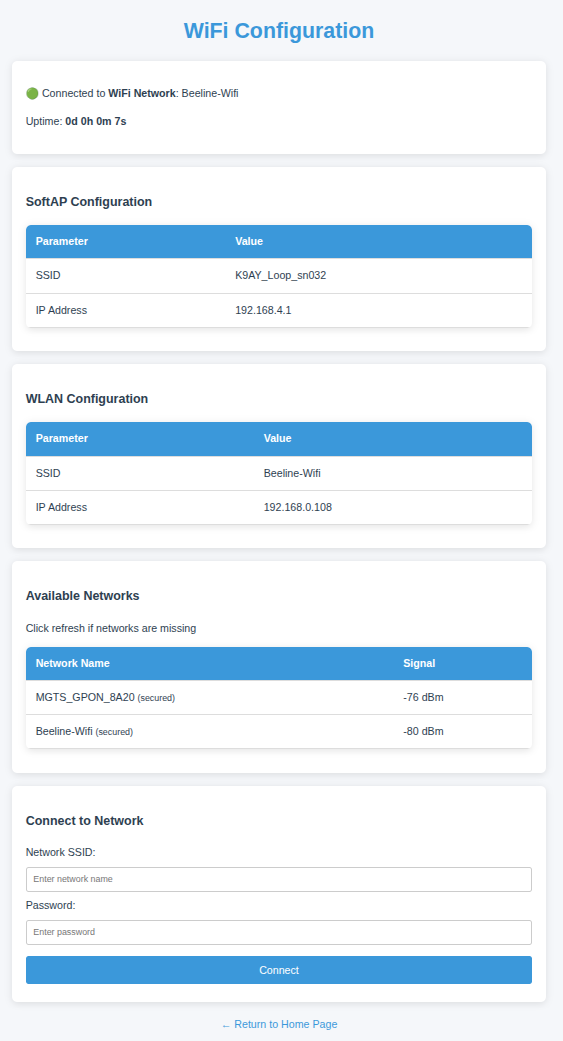

Во второй версии удалось сократить количество используемых реле. Оставшиеся реле были заменены на более распространенные и дешевые. Была более тщательно проработана печатная плата и линии питания. Прошивка для WI-FI модуля esp8266 осталась прежней.
Проект второй версии платы был полностью сделан в KiCad. Все исходники схемы, печатной платы и прошивки можно найти на GitHub.
K9AY_switch — принципиальная схема коммутатора второй версии.
Инструкция на русском языке
Печатная плата разработана специально под корпус Gainta G313. Размеры платы — 144*108 мм. Вот так плата выглядела при моделировании в KiCad:
А вот что получилось в собранном виде:

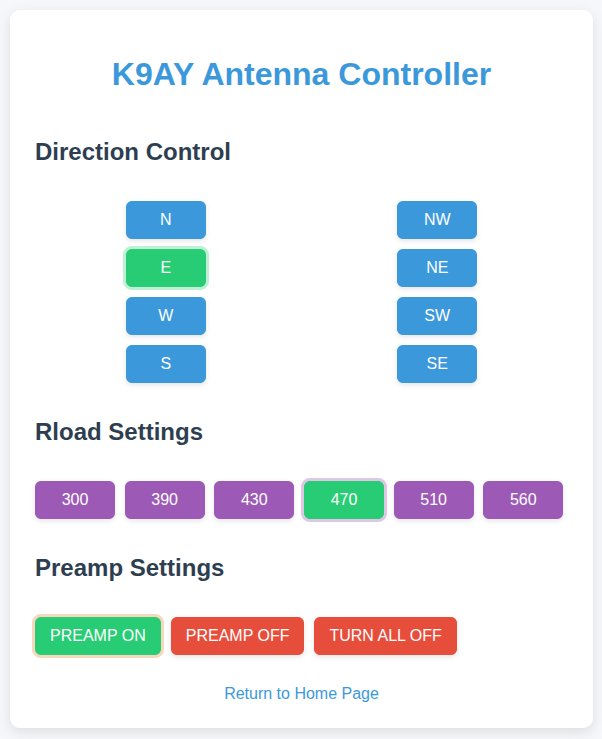

На плате есть светодиодная индикация текущего выбранного направления (только для WI-FI управления), выбранного сопротивления нагрузки, а также индикация включения предварительного усилителя. Помимо этого на плате установлен светодиод WI-FI, который загорается в момент получения модулем IP адреса в локальной сети.
В верхней части платы расположенные винтовые зажимы для подключения ручного пульта.
Управление происходит подачей земли (GND) на соответствующий контакт. С выбором сопротивления нагрузки и включения/выключения предусилителя всё довольно легко — нужно просто соединить с землей соответствующий вывод. С выбором направлений приема немного сложнее. В таблице указаны комбинации включения реле K1 K2 K3 и K4 в зависимости от нужного направления.
Например, для выбора Северо-Восточного направления необходимо замкнуть на землю контакты K1 и K4. А при отсутствии каких-либо подключений к GND будет активно Южное направление.
Таким образом, можно придумать несложный пульт управления из пары галетных переключателей и кнопки с фиксацией. Стоит отметить, что ручное переключение никак не связано с переключением по WI-FI через веб-интерфейс. То есть необходимо использовать либо то, либо другое, но никак не вместе. Питание 12-14В на плату нужно подавать в любом случае.
