Продолжу тему о простом SDR приемнике, начатую в первой статье. Переделал плату под более подходящий корпус, превратив приемник в удобный вариант для мониторинга эфира в цифровых видах связи (в основном WSPR и FT8).

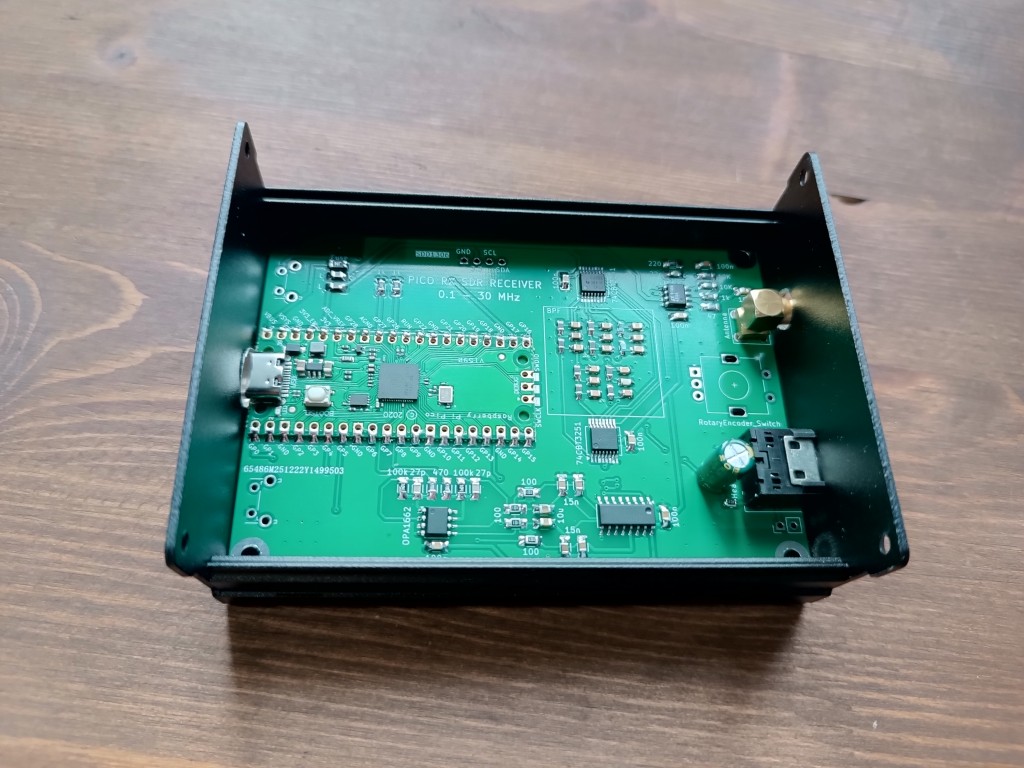

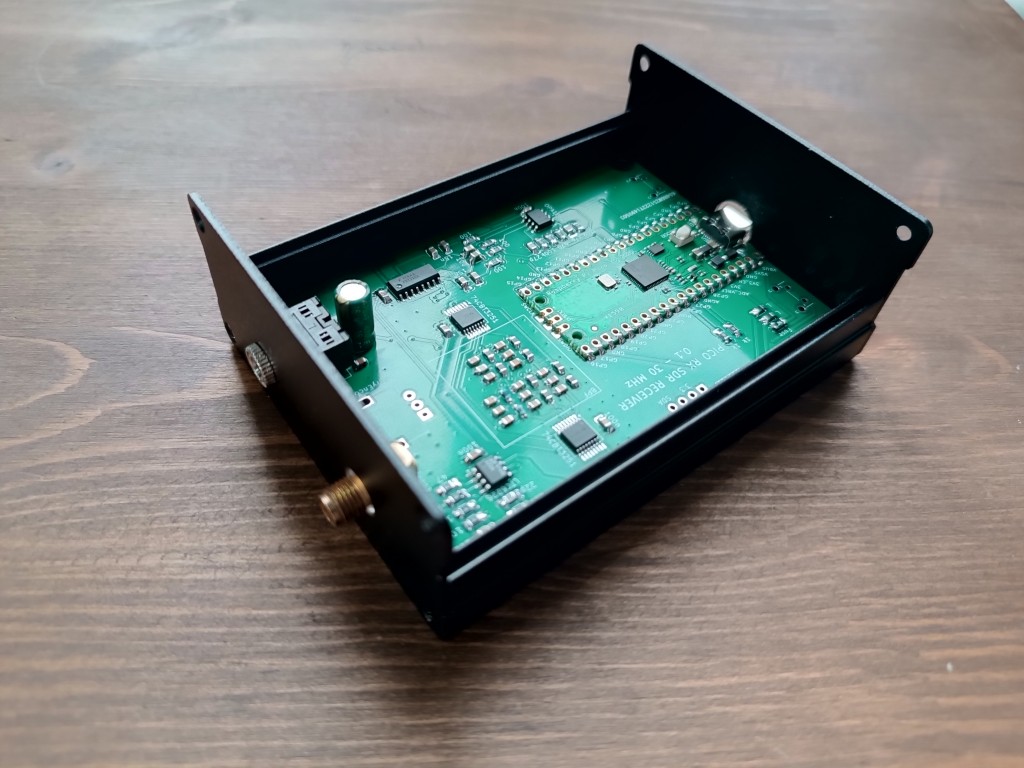

Печатная плата была переработана под один из самых распространенных металлических корпусов на маркетплейсах. Как вариант, либо можно найти по поисковому запросу «корпус 100*76*35». Места установки органов управления и дисплея остались на плате, но никуда не подключены, так как приемник задумывался как исключительно цифровой.

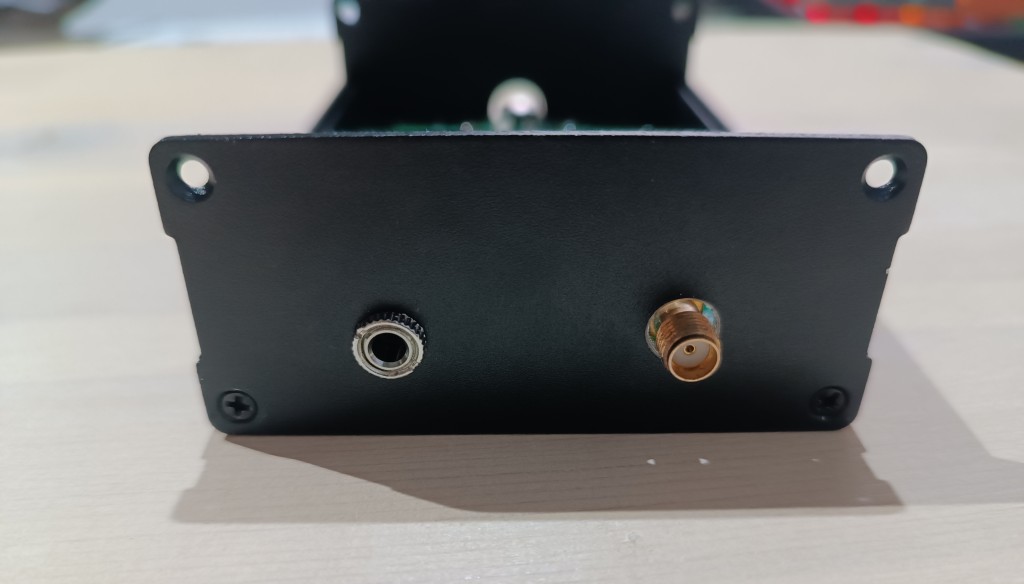

Подключение к компьютеру только одним USB кабелем. Также установлен разъем SMA-F для антенны и выход аудио 3,5мм для прослушивания эфира во время работы приемника.
На самом деле, звук одновременно передается и через USB на компьютер, и на выход 3,5мм. Оригинальная схема автора осталась без изменений. Можно скачать по ссылке.

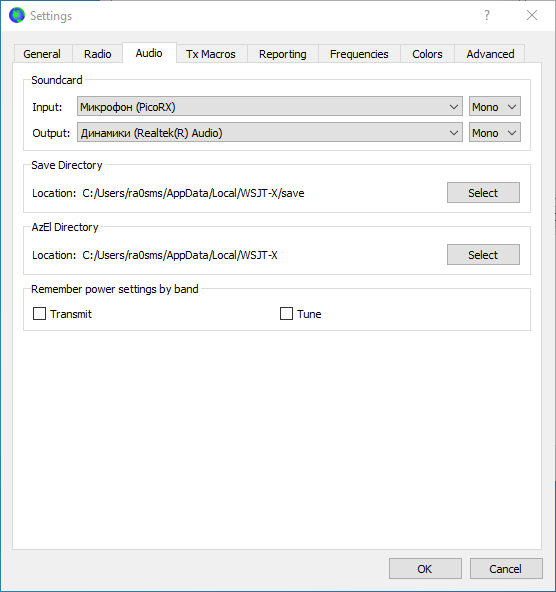

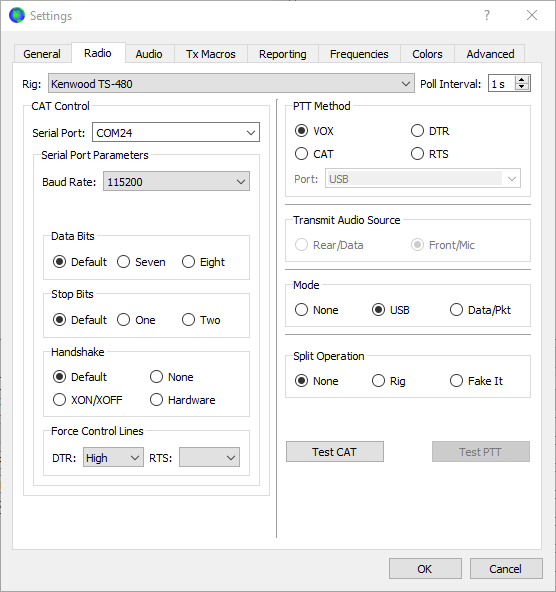

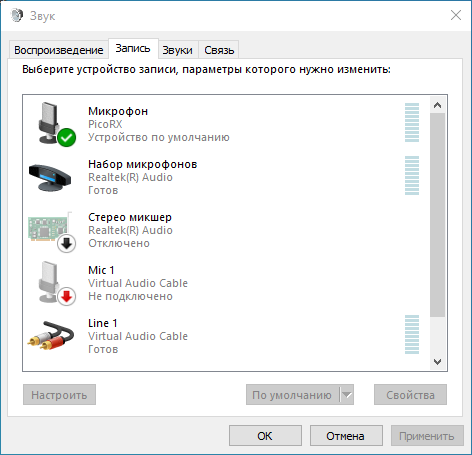

После подключения к компьютеру приемник определится как звуковой вход PicoRX и как COM-порт. Эти параметры и нужно будет использовать при настройке программ.

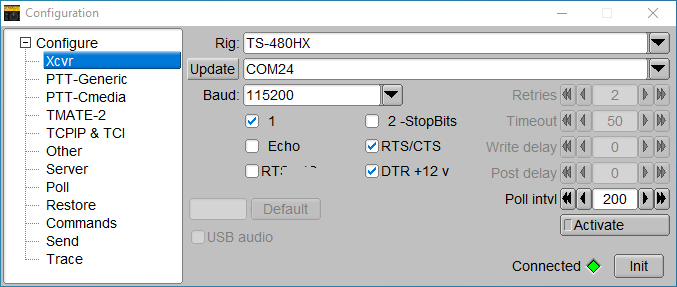

Помимо этого, можно воспользоваться программой FLRig, которая может самостоятельно управлять приемником.

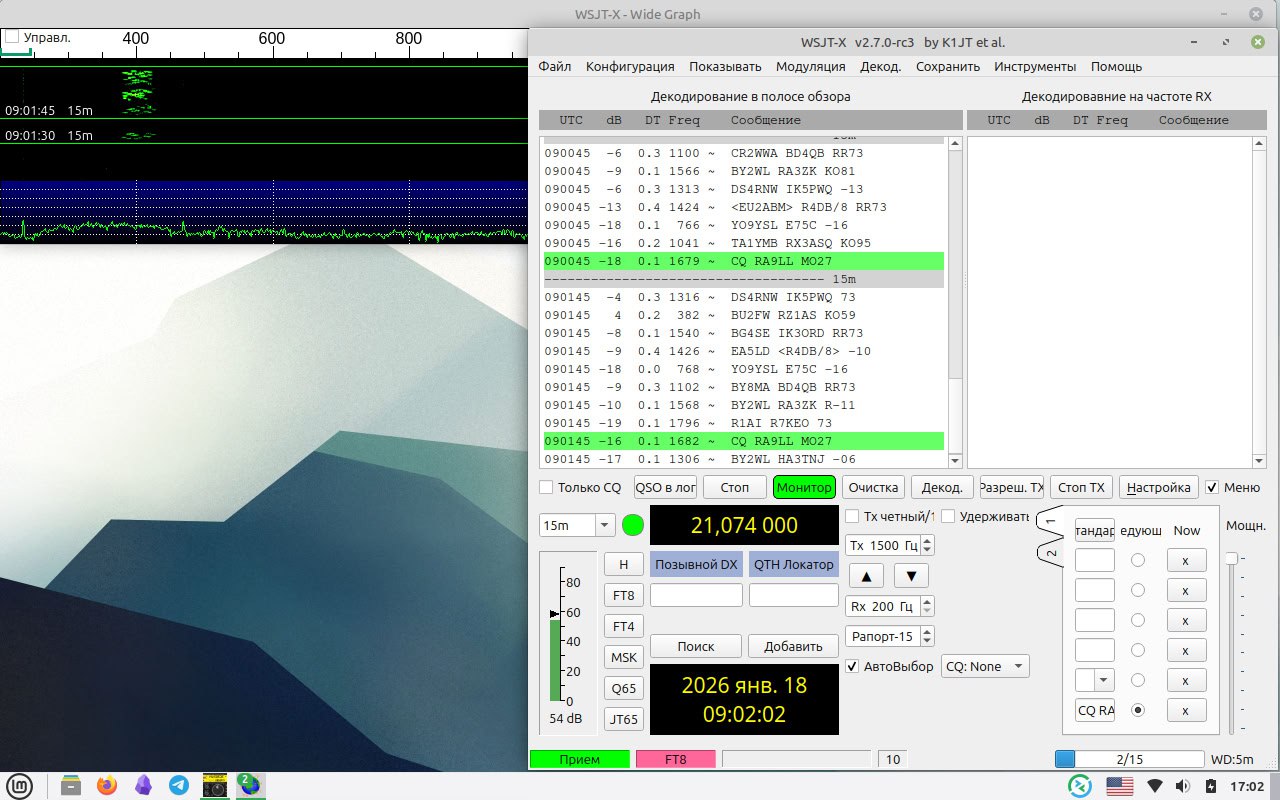

После несложной настройки уже можно смотреть, что слышит приемник. Питание на него также подается по USB соединению. Ток потребления менее 50мА.
Проект данной модификации выложен на GitHub, оригинальную версию приемника от автора можно найти по ссылке.
В итоге получился простой и дешевый приемник для мониторинга, например, WSPR сигналов. Также его можно использовать для приема станций в FT8. Управление частотой происходит прямо из окна программы WSJT (или JTDX). Если есть желание просто послушать эфир за пределами цифровых полос, можно управлять перестройкой по частоте из окна программы FLRig. Там же можно менять режим модуляции. Собственно, для этого и был добавлен выход аудио для наушников.
