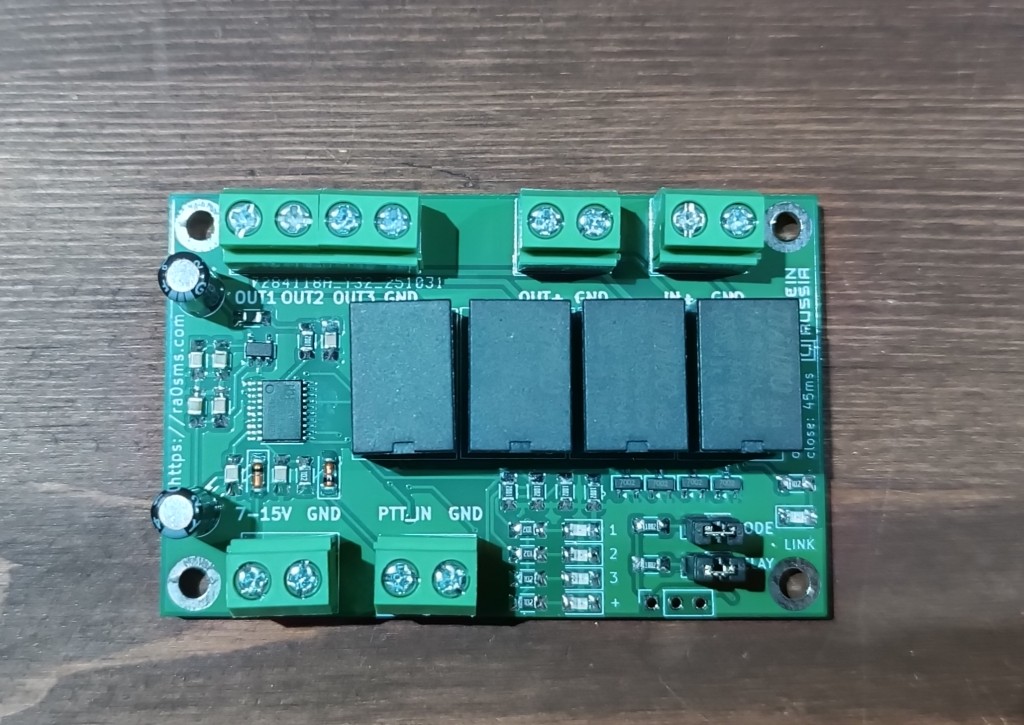

Очередная модификация секвенсора, на сей раз с релейными выходами. Может быть полезна в тех случаях, когда необходима гальваническая (релейная) развязка между выходом секвенсора и управляемыми устройствами. Что такое секвенсор и как он работает можно ознакомиться в двух предыдущих статьях (часть первая, часть вторая).
Схема устройства поменялась незначительно — вместо выхода, основанного на полевых транзисторах, теперь все 4 канала управляются реле. Логика переключения и временные диаграммы остались такими же, как в версии 2.0.

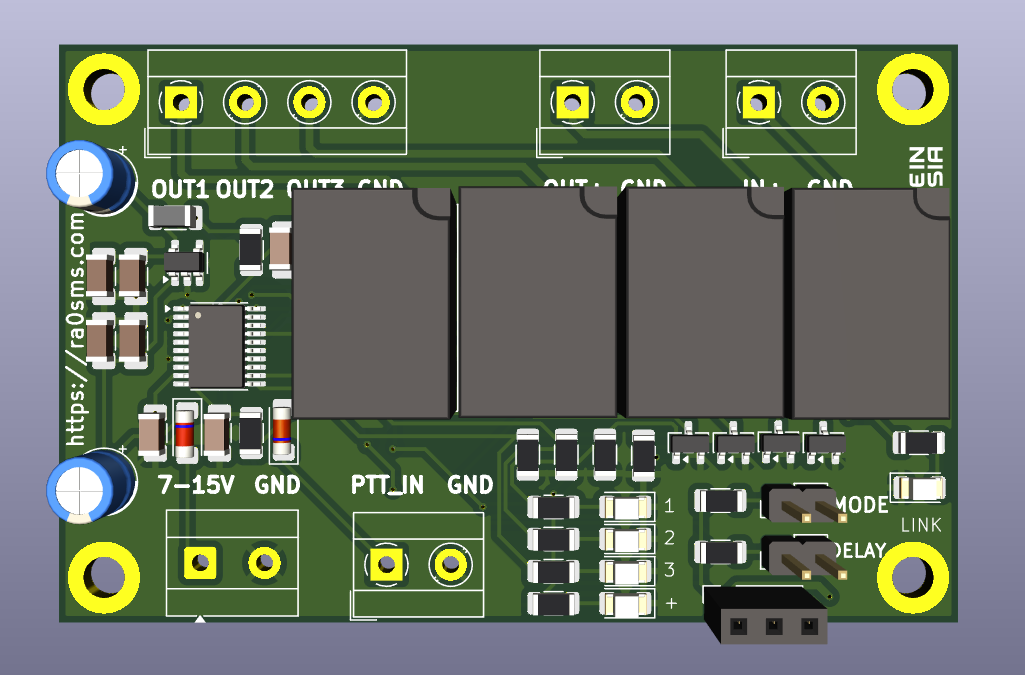

Габариты платы такие же — 70*45мм. Единственное, что изменилось — это напряжение питание и потребляемый ток. Применены реле на 12В, поэтому питание на плату должно быть в пределах 12-14В. Потребляемый ток — 100 мА (при 4 активных реле).
