Недавно став обладателем трансивера Xiegu G90 я задумался о том, как сделать простейший CAT интерфейс для него. В процессе разработки я обнаружил много общего между CAT интерфейсами Icom и Xiegu. Так и получилась эта универсальная схема.
Схема устройства представлена на первом рисунке. Основным элементом является преобразователь сигналов USB-UART CH340C (микросхема именно с буквой С не нуждается во внешнем кварце, драйвера можно скачать по ссылке). USBLC6 — это защита линии USB от статики, предпочитаю ставить эту микросхему во все мои устройства, которые имеют USB разъем. Получилась плата размером 33*14 мм в форм-факторе флешки.
Различия в реализации для трансиверов Icom и Xiegu указаны в таблице на первом рисунке. Xiegu, в отличие от Icom, использует обе линии RX и TX (для Icom эти линии должны быть соединены вместе), а также ему необходимы уровни UART 3.3В. Поэтому на схеме так много перемычек в виде резисторов с нулевым сопротивлением.
Файлы схемы, печатной платы и Gerber файлы можно найти в моем GitHub.

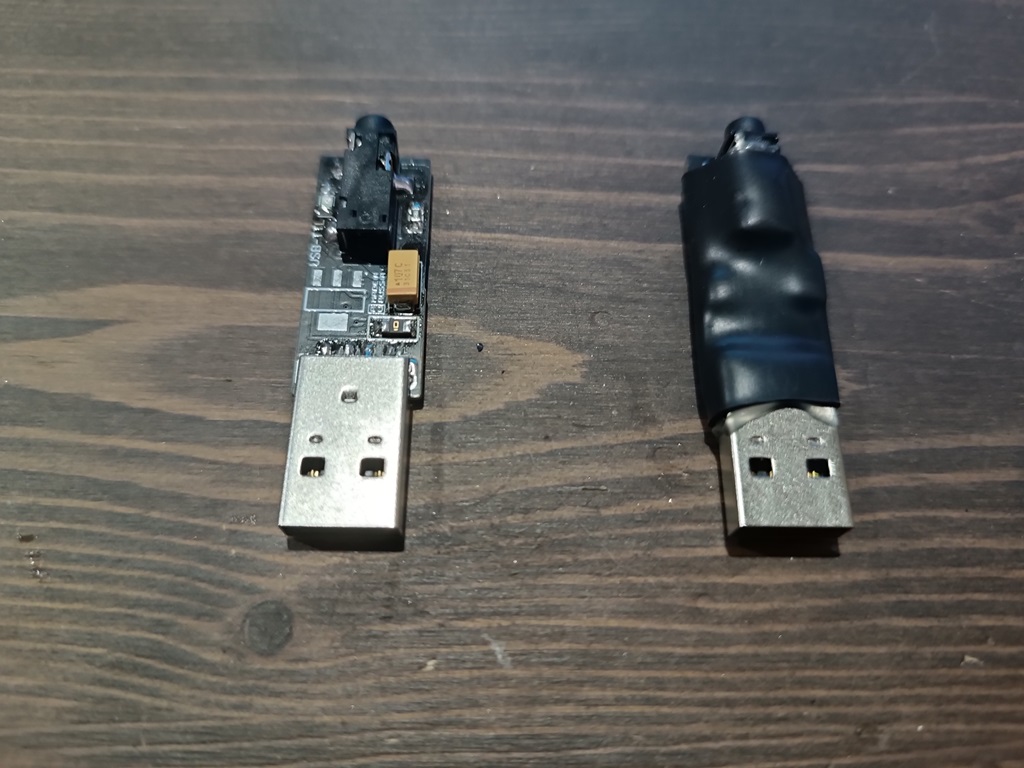

В качестве корпуса я использую обычную термоусадку.
В итоге получилась крайне простая схема с минимумом компонентов, которая пригодится владельцам трансиверов Icom и Xiegu.
Привет, у меня Xiegu G1M, он будет с ним работать? Который в комплекте идет не коннектится! Как оплатить? Могу по номеру карты.
Добрый день. Я ответил вам по email.
Добрый день.
Каким разъемом подключается к g90? на фото не видно.
Готов заказать.
Добрый день. У платы на выходе аудио штекер 3,5мм. С трансивером соединяется любым стерео аудио кабелем (3,5мм папа с обоих концов).
Здравствуйте! Подойдет к ICOM 775?Александр.
Да, подходит ко всем Icom.
Схема очень простая и понятная. Она может быть легко повторена на копеечных платочках USB to COM с Алиэкспресса. А вот так и не понял, как Хиегу Ж90 подключить к звуковой карте компьютера.
Нужно использовать разъем ACC. В нем есть аудио вход и выход. Желательно подключить их через звуковые трансформаторы 600:600 Ом. Я использую вот такую плату https://ra0sms.com/cw-ptt-fsk-audio-interface/
Здравствуйте. Подскажите, куда в Xiegu G90 подключать выход наушников компьютера. Я являюсь фанатом цифровой связи, недавно купил Xitgu G90, пока не разобрался. До покупки в эфир выходил на USDX. Спасибо.
Нужно использовать разъем ACC. В нем есть аудио вход и выход. Желательно подключить их через звуковые трансформаторы 600:600 Ом. Я использую вот такую плату https://ra0sms.com/cw-ptt-fsk-audio-interface/
Пришлось переделать на реле вместо оптронов. Когда работаешь с усилителем, оптроны сбиваются и интерфейс лагает, извините за жаргон.
В этой схеме нет оптронов.
