Логичным развитием одной из предыдущих разработок стал данный интерфейс. Одно USB подключение позволяет получить и звуковую карту, и CAT CW PTT интерфейс. Это стало возможным благодаря применению USB хаба.
Для подключения двух устройств к одному USB был использован недорогой и распространенный USB-hub от компании WCH — CH334R. Он имеет 4 USB выхода, но в этой конструкции я использовал только 2 — остальные не разведены.

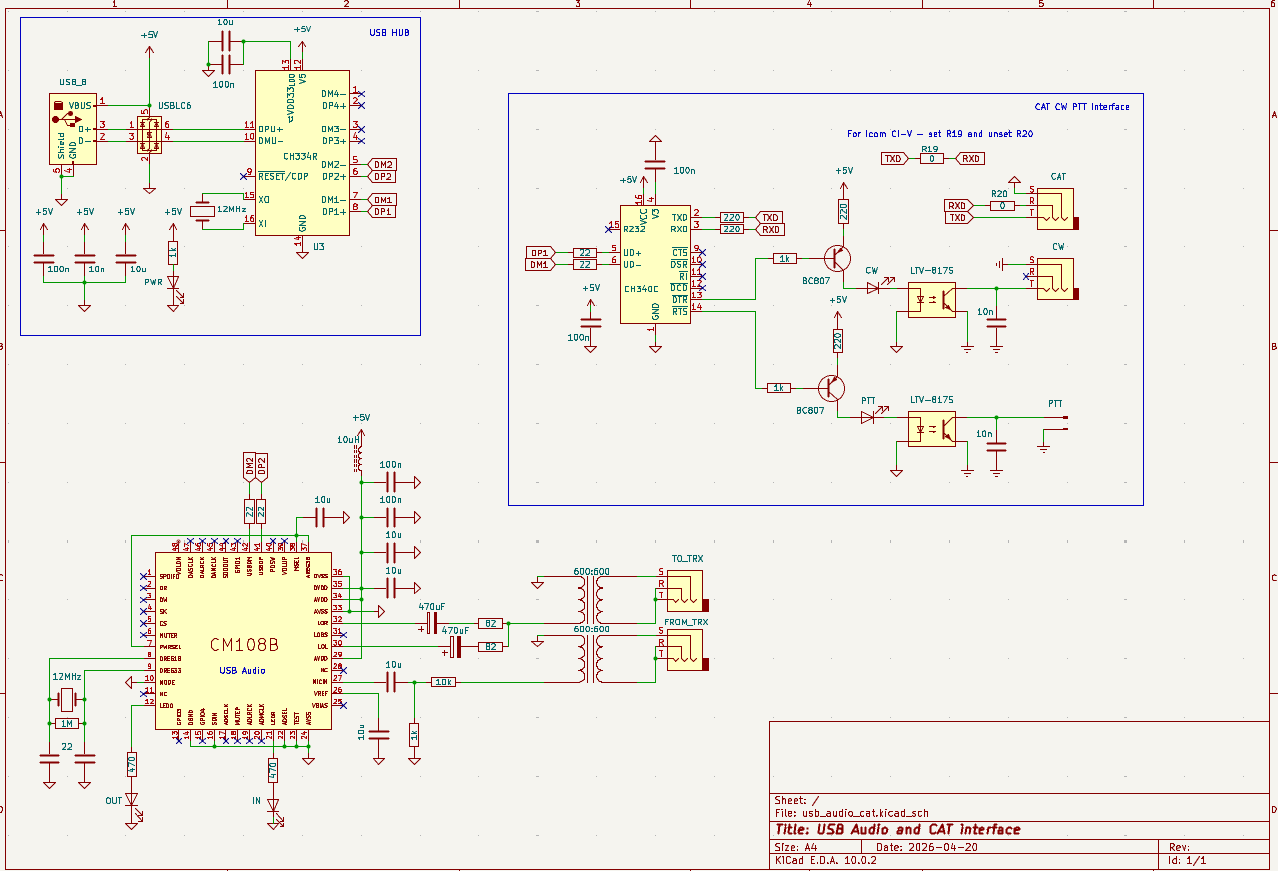

К одному порту хаба подключен USB-com преобразователь на микросхеме CH340C. На нем реализован CAT CW PTT интерфейс. Ко второму порту подключена USB звуковая карта на микросхеме CM108B. Общая схема получилась такой:

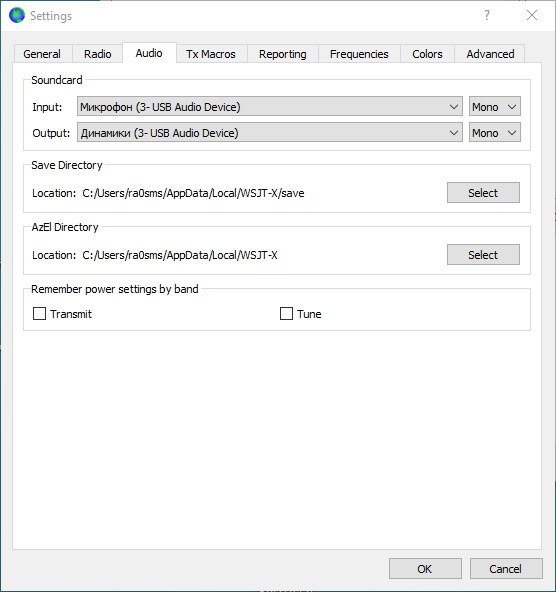

При подключении к компьютеру, устройство опеределится как USB audio Device и COM порт. Аудио карту нужно выбрать в настройках программы, например WSJTX:
Определившийся COM порт нужно использовать для CAT PTT и телеграфной манипуляции.

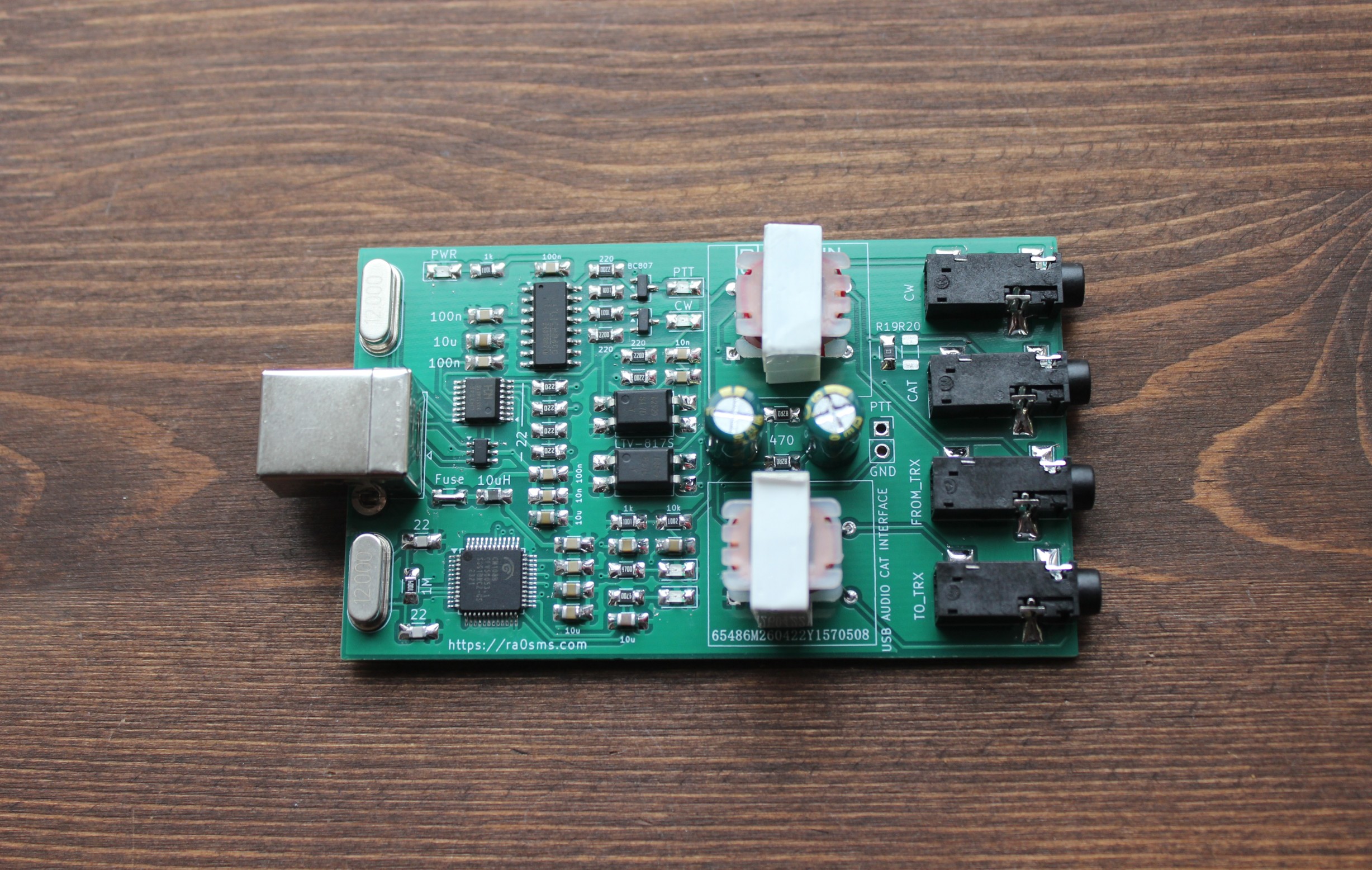

Все выходные разъемы на плате — аудио 3,5мм.
TO_TRX — это выход звука, подключается к звуковому входу трансивера
FROM_TRX — это вход звука, подключается к звуковому выходу трансивера
CAT — разъем для подключения CAT трансивера (TX RX и GND)
CW — выход телеграфной манипуляции (открытый коллектор)
Кроме того, на плате есть контакты для подключения PTT — их можно распаять отдельно, например, на RCA разъем.
Размеры платы: 80*48 мм
Разъем подключения: USB Type-B
DTR сигнал: CW
RTS сигнал: PTT
USB драйвер для CH340
Gerber-файлы печатной платы
Проект платы на GitHub

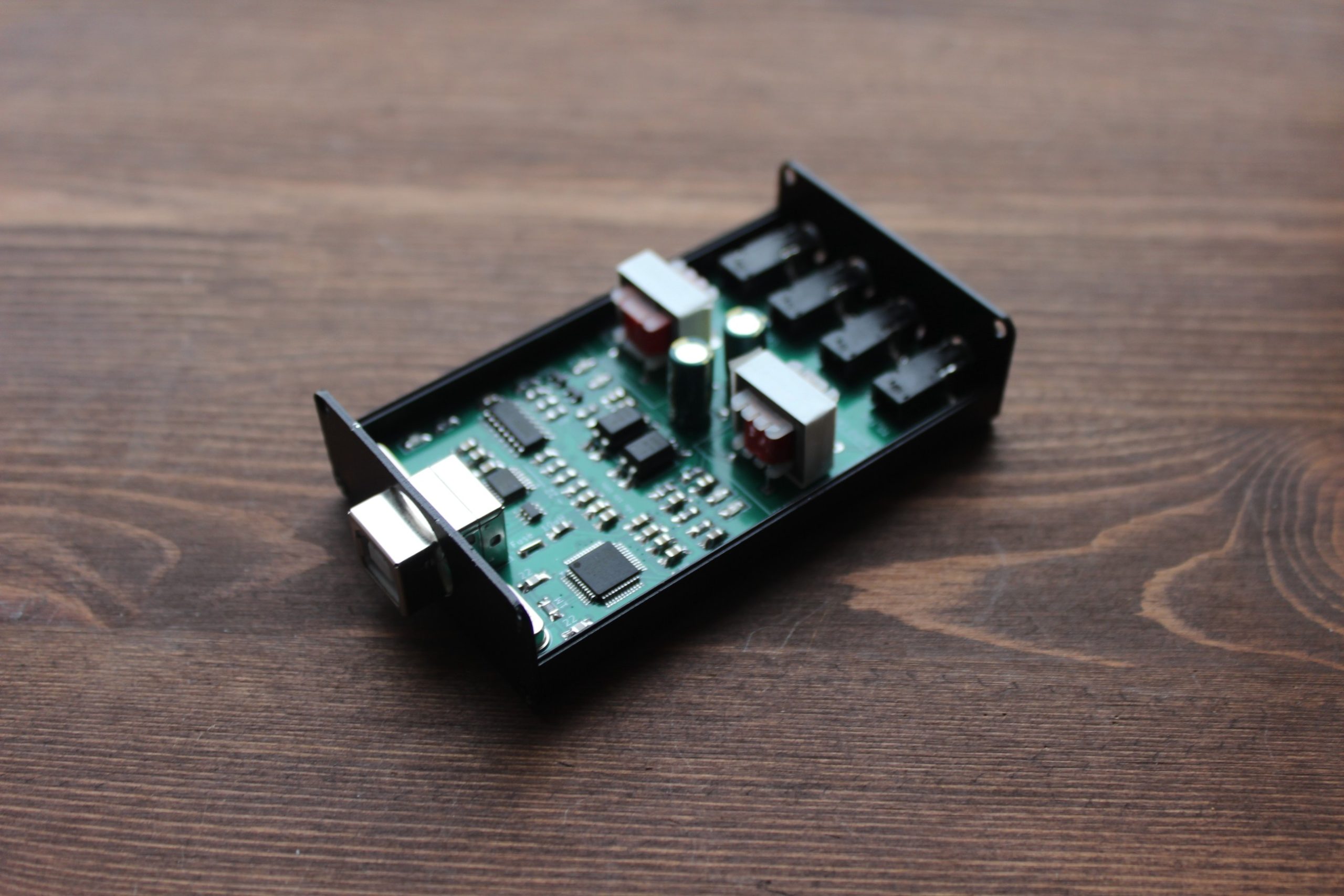

Подходящий корпус — один или второй (или поиском по размеру 80x50x20мм)
