При удаленной работе в эфире возникает потребность в контроле мощности передатчика. В данной статье представлен максимально простой «бюджетный» вариант измерителя мощности и КСВ с выводом данных в любой веб-браузер.
WI-FI модуль ESP8266 позволяет организовать простой веб-сервер для отображения данных, полученных при измерениях. Схема устройства максимально проста.
Кольца типоразмера 82 позволяют измерять мощность до 1000 Вт. Для большей мощности можно сложить два кольца, либо поставить кольца большего размера.
Так как АЦП в ESP8266 имеет только один канал, был применен внешний электронный коммутатор TS5A3159. Это необходимо для измерения прямого и обратного напряжения. Переключение входов происходит программно.
В процессе разработки устройства выяснился один неприятный «баг». При частом считывании данных из АЦП микроконтроллер ESP8266 начинает терять WI-FI соединение в режиме точки доступа. При этом измерения с той же частотой в режиме подключения к внешней WI-FI сети не приводят к такой проблеме. Таким образом, устройство может работать только в локальной сети, соединение в режиме точки доступа необходимо только для ввода данных внешней WI-FI сети.
Исходный код проекта, схема и инструкция выложены на моей странице в GitHub. Прошивка имеет две версии — от 20 до 1000 Вт, и от 100 до 2000 Вт. Устанавливается константой в исходном коде.

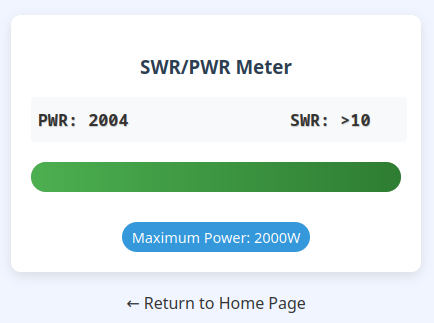

Отображение КСВ и мощности происходит на веб-странице. Никакой дополнительный софт не нужен, достаточно любого браузера — на телефоне, на компьютере или на планшете. Устройство использует стандартный порт 80, поэтому при наличии роутера и внешнего белого IP адреса, можно организовать проброс портов и контролировать показания мощности и КСВ через интернет.
Устройство собрано в стандартном корпусе Gainta B015, регулировка показаний осуществляется многообортными резисторами:
Питание осуществляется через разъем microUSB прямо на плате модуля ESp8266.
